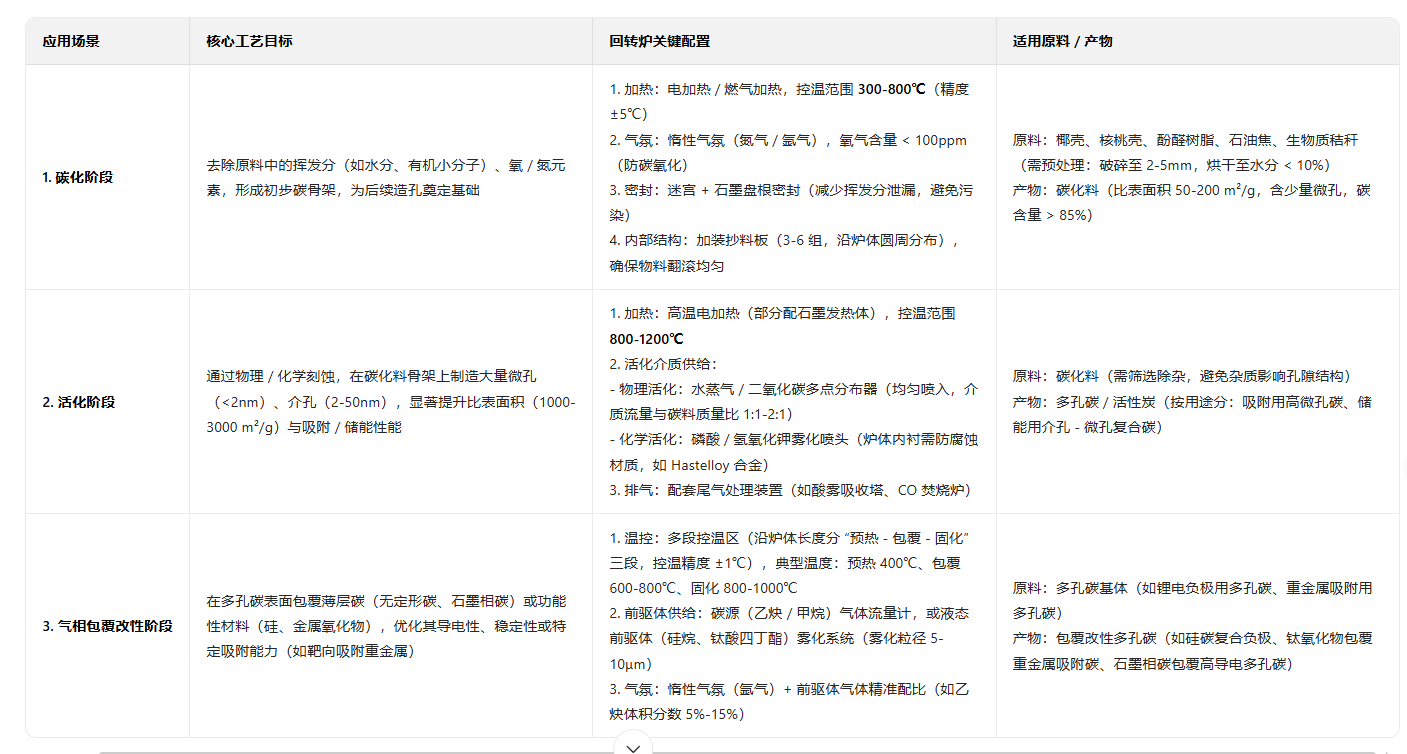

各场景核心差异与工艺适配逻辑

1. 碳化阶段：“基础骨架构建” 的核心
   此阶段无需剧烈刻蚀，仅需温和去除杂质，因此回转炉控温较低（300-800℃），且重点保障 “惰性气氛” 与 “物料均匀受热”—— 若温度过高或升温过快（>10℃/min），会导致原料中挥发分快速逸出，造成碳骨架破裂；若气氛含氧，会直接氧化碳材料，导致碳收率下降（通常需控制碳收率 > 40%）。
2. 活化阶段：“孔隙调控” 的关键
   此阶段需通过高温与活化介质的剧烈反应造孔，因此回转炉需满足 “高温稳定性” 与 “介质均匀接触”：

• 物理活化（水蒸气 / CO₂）依赖 “C + H₂O → CO + H₂”“C + CO₂ → 2CO” 的反应刻蚀，需精准控制介质浓度（过高会导致孔隙合并变大，过低则活化效率低）；

• 化学活化（磷酸 / KOH）依赖 “脱水 - 氧化 - 刻蚀” 的协同作用，需防腐蚀内衬（避免酸碱腐蚀炉体），且后续需配套水洗工段去除残留活化剂。

3. 包覆改性阶段：“表面性能优化” 的核心
   此阶段需在多孔碳表面形成均匀薄层，因此回转炉的 “多段控温” 与 “前驱体精准供给” 是关键：

• 预热段需去除多孔碳表面吸附水，避免影响包覆层附着力；

• 包覆段需控制前驱体分解速率（如乙炔在 700℃下缓慢分解为无定形碳），防止过快分解导致包覆层团聚；

• 固化段需高温定型，提升包覆层与多孔碳基体的结合强度（如硅碳复合负极的碳包覆层，需固化后避免硅颗粒脱落）。

•
